Манометри тиску: точність та контроль у гідравлічних системах

Саме тому якісні манометри тиску є обов'язковим елементом будь-якої гідравлічної лінії, забезпечуючи оператору можливість візуального контролю та запобігання аварійним ситуаціям.

Технічні особливості манометрів для гідравліки

Гідравлічні системи суттєво відрізняються від пневматичних чи водопровідних високою інтенсивністю пульсацій тиску та постійними вібраціями. Це вимагає від вимірювальних приладів особливої конструкції, здатної зберігати точність у складних умовах експлуатації:

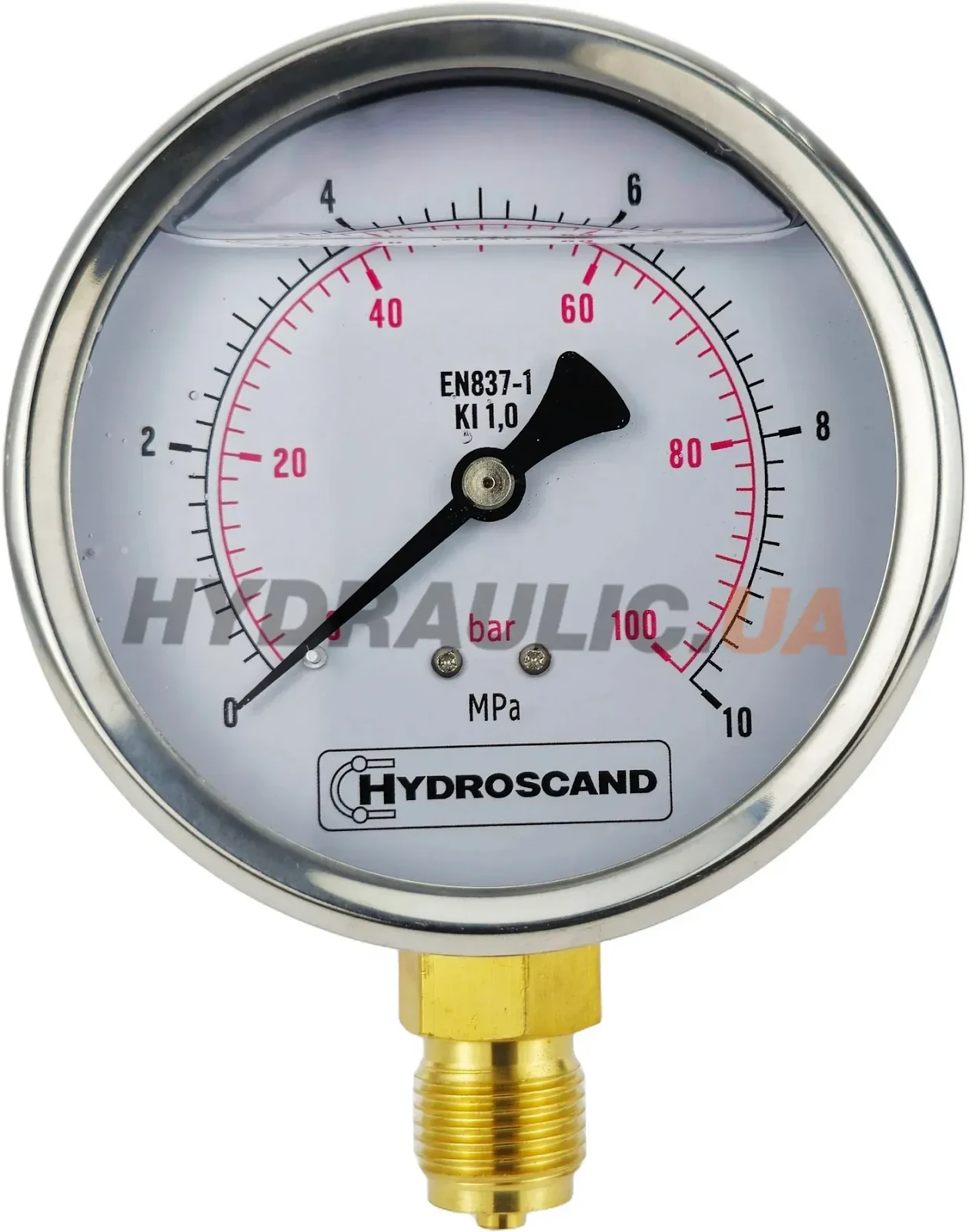

• Вібростійкість (гліцеринове наповнення): корпус професійного манометра заповнюється гліцерином або силіконом. Ця рідина демпфує коливання внутрішнього механізму та стрілки, що дозволяє чітко зчитувати показники навіть при інтенсивній роботі насосного обладнання.
• Матеріали корпусу та механізму: для роботи в агресивних середовищах або на відкритому повітрі використовуються прилади в корпусах із нержавіючої сталі. Внутрішня трубка Бурдона зазвичай виготовляється з мідного сплаву або сталі, здатної витримувати сотні барів тиску.
• Типи підключення: залежно від місця монтажу обирають прилади з радіальним (штуцер знизу) або осьовим (штуцер ззаду) підключенням.

Критерії вибору манометра за робочими параметрами

При підборі приладу важливо орієнтуватися не лише на максимальний тиск, який може видати система, а й на клас точності та робочий діапазон. Існує професійне правило: робочий тиск системи має знаходитися в межах середньої третини шкали манометра.

При виборі слід враховувати такі фактори:

1. Діаметр корпусу. Від 40 до 160 мм. Компактні моделі ідеальні для мобільних вузлів, тоді як великі прилади встановлюють на стаціонарних випробувальних стендах для кращої видимості показників.

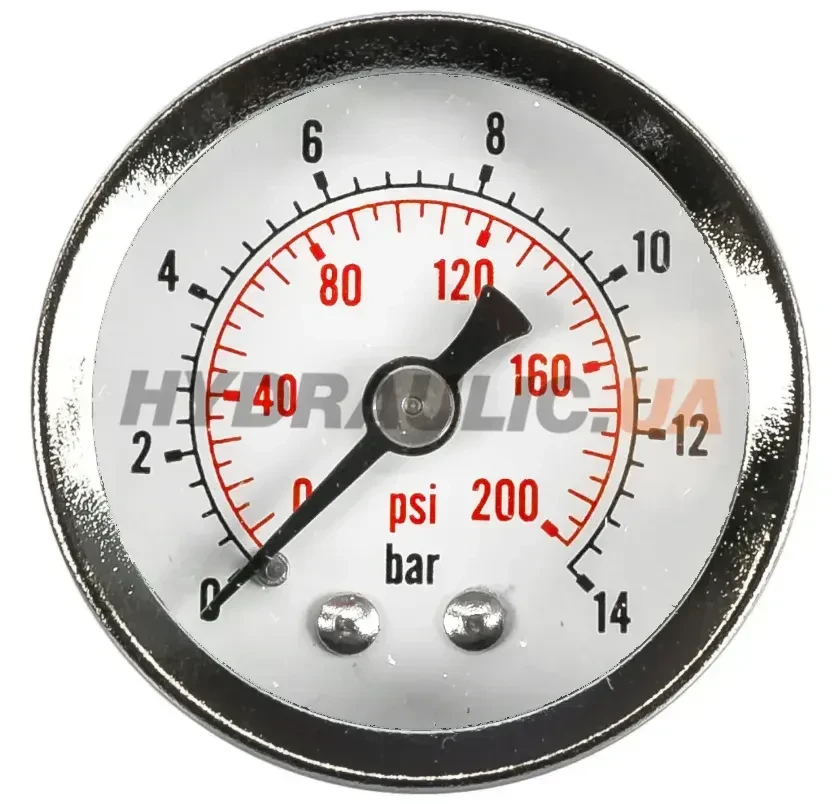

2. Одиниці вимірювання. Більшість сучасних шкал мають подвійне градуювання в Bar та PSI, що полегшує обслуговування техніки як європейського, так і американського виробництва.
3. Клас точності. Для загальнопромислових завдань зазвичай використовують прилади класу 1.6, тоді як для точних лабораторних випробувань потрібні манометри класу 1.0 або вище.

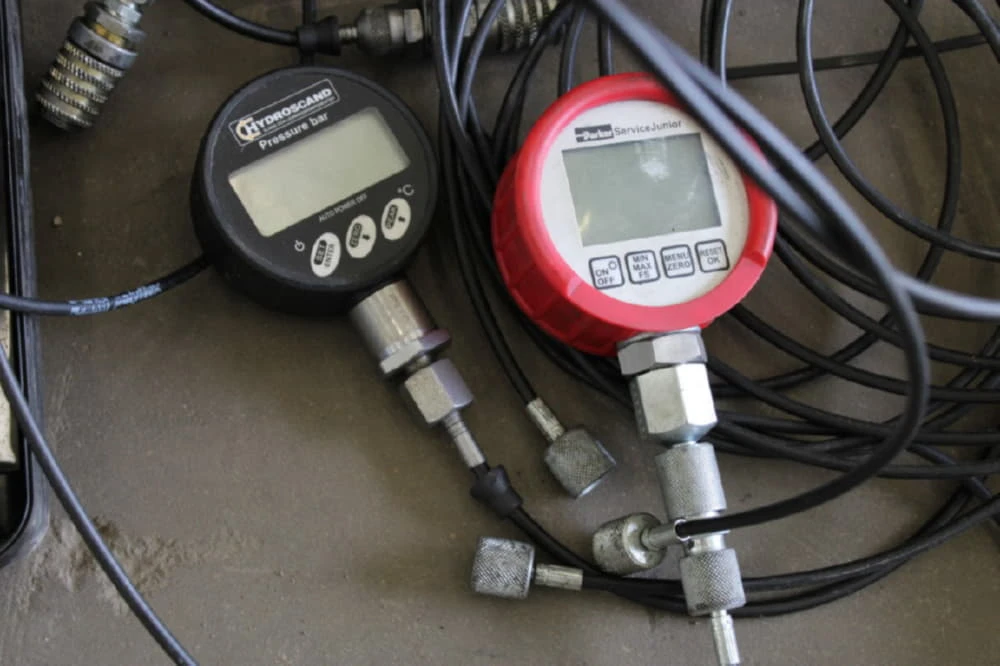

Роль манометра в діагностиці та обслуговуванні

Наявність манометра в системі дозволяє провести швидку діагностику без розбирання вузлів. Наприклад, якщо при незмінних обертах двигуна тиск у системі починає падати, це вказує на внутрішні витоки в гідророзподільнику або критичний знос ущільнювачів циліндра. Вчасне виявлення таких відхилень дозволяє провести локальний недорогий ремонт, не чекаючи повної зупинки техніки та виходу з ладу всієї лінії.
